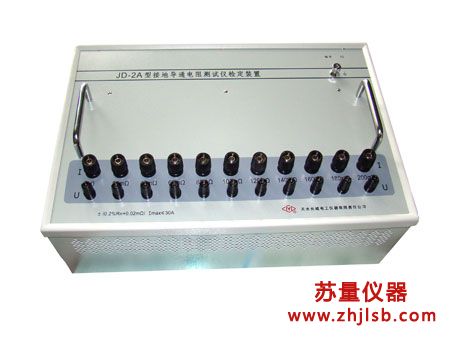

JD-2系列接地导通电阻测试仪检定装置用于检定接地导通电阻测试仪（工频接地电阻测试仪）的专用产品，参照有关的技术文件设计、制造。能够满足电力行业标准《DL/T845.2-2004工频接地电阻测试仪》的相关要求。是各级电力计量测试单位必备的设备。
一、本产品采用四端测量法接线，具有操作简单、方便、安全、精度高的特点。本系列产品具有多种规格，主要技术指标如下。用户可根据不同需求定制特殊规格的检定装置。
|
型 号 |
阻值（mΩ） |
准确度（％） |
最大使用电流（A） |
|
JD-2A |
20 40 60 80 100 120 140 160 180 200 |
0.2
|
30 |
|
JD-2B |
50 100 150 200 250 300 400 500 600 |
15 |
|
JD-2C |
20 50 100 150 200 250 300 350 400 450 500 550 600 700 800 900 1000 |
25 |
二、 工作原理图
三、使用方法
由于不同型号的接地导通电阻测试仪（工频接地电阻测试仪）输出的测试电流不同，测试范围也可能不一样，因而检定装置的电阻值和最大工作电流也应与之匹配。在检定基本误差时，将被检测试仪置于适当的量程，用截面积足够大的连接线将本检定装置与被检测试仪正确连接，如下图所示
检四端子地阻仪基本误差接线图
检三端子地阻仪基本误差接线图
检四端子地阻仪辅助接地电阻引起改变量的接线图
检三端子地阻仪辅助接地电阻引起改变量的接线图
注：辅助接地电阻RP、RC由用户自备
按测试仪的正常使用方法操作，测得的读数与检定装置对应的电阻值相比较，就能直观的判断被检测试仪测量误差的大小。具体操作应按有关规程文件和测试仪的技术说明书的要求进行。
四、 注意事项
1、 本系列检定装置对测试电流有限制，使用时不允许超过最大工作电流。电流端和电压端不得接错。
2、 应在通风、干燥且温度在23±5℃的环境下使用及存放。
3、 检定时应接好地线。
五、 附则
1、随机供应的文件及附件：
（1）、装箱单；
（2）、使用说明书；
（3）、产品合格证；
2、在用户遵守保管和使用规则下，从制造厂发货日起12个月内，如因产品质量不良而不能正常工作时，本厂无偿地为用户修理。 |
