1 概述
兆欧表检定装置根据JJG 622-1997《 绝缘电阻表(兆欧表) 》检定规程之要求设计制造，并符合JJG 1005-2005电子式绝缘电阻表检定规程的各项要求。该检定装置由可调式标准高阻箱、恒转速源、兆欧表端电压测试仪、数字式自动量程绝缘电阻表组成，各项指标均符合检定规程中相应的要求，适用于各种型号、不同规格的国产、进口绝缘电阻表(兆欧表)及同类仪器的检测,同时可兼作直流标准高阻箱、高输入内阻直流高压表、接地电阻仪拖动装置使用。为满足不同层次、各行各业用户的需求,我厂生产的检定装置已形成 型号、名称
2.1 ZX119-2型标准可调式高阻箱 2.5 kV
2.2 ZX119-3型兆欧表检定装置（带端电压测试） 2.5 kV

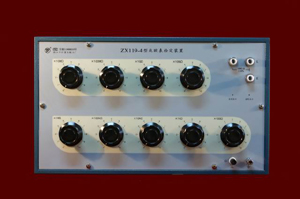

2.3 ZX119-4型标准可调式高阻箱 5 kV
2.4 ZX119-8型兆欧表检定装置（带端电压测试） 5 kV
2.5 PZV-2型兆欧表端电压测试仪 5 kV系列化、多样化,您可根据贵单位实际情况选择3 技术指标
3 技术指标
3.1 可调式标准高阻箱指标
|
步进盘阻值(Ω) |
型号 |
×1011 |
×1010 |
×109 |
×108 |
×107 |
×106 |
×105 |
×104 |
×103 |
×102 |
|
步进盘位数 |
ZX119-2 |
- |
- |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
|
ZX119-3 |
1 |
|
ZX119-4 |
1 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
|
ZX119-8 |
1 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
|
准确度等级 |
|
10 |
5 |
2 |
1 |
0.5 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
|
额定电压/电流 |
ZX119-2 |
- |
- |
2500V |
2500V |
2500V |
1500V |
2mA |
10mA |
20mA |
50mA |
3.2 兆欧表端电压测试仪
|
量程（V） |
自动量程(四位半直读显示） |
|
测量范围（V） |
ZX119-3 |
0~1999.9V~3000V<, /P> |
|
PZV-2 |
0~1999.9V~7500V |
|
ZX119-8 |
0~1999.9V~5000V |
|
最大允许误差 |
±(1%RD+2D) |
|
输入电阻 |
ZX119-3 |
20GΩ±10% |
|
PZV-2 |
|
ZX119-8 |
|
电源 |
9V（6F22层叠电池一节） | 3.3 恒转转速源
转速范围:100～199转/分 精度:1转/分 使用电压:AC220V±10% 功耗:150W
3.4 使用条件：温度:23℃±5℃ ; 湿度: <75%
3.5 体积、重量
|
产品型号 |
外形尺寸(mm) |
重量(kg) |
|
ZX119-2/ZX119-4 |
420×270×180 |
5 |
|
ZX119-3/ZX119-8 |
620×320×190 |
10 |
|
PZV-2 |
310×260×90 |
2.5 |
|
SHZ-D |
385×305×295 |
10 |
|
